Одабир трансформатора одговарајуће величине и називног опсега снаге, који одговара вашем електричном систему, је кључан. Различити трансформатори су дизајнирани и оцењени да задовоље опсеге напона, струје, снаге, фреквенције и температуре које захтева ваш електрични систем.
Након разматрања ових фактора, можете одабрати трансформатор одговарајуће величине, узимајући у обзир оптерећење, напон, сигурносну маргину и ефикасност. Да бисте решили ове проблеме, можете погледати овај пост, који вам пружа поуздана решења за избор трансформатора.
1. Шта утиче на величине и оцене трансформатора?
2. Које су типичне величине трансформатора?
3. Које су величине трофазног трансформатора?
4. Које су формуле за израчунавање трофазног трансформатора?
5. Које су стандардне величине трансформатора?
6. Како је трансформатор димензионисан и оцењен?
7. Која величина трансформатора вам је потребна?
8. Како знате који трансформатор да користите?
9. Зашто је тачна величина трансформатора критична за перформансе и безбедност?
10. Које су уобичајене последице неправилног димензионисања трансформатора?
11. Како правилно одредити величину трансформатора?
12. Разумевање прорачуна оптерећења трансформатора
13. Које су сигурносне границе код димензионисања трансформатора?
14. Шта планирате за будућу експанзију?
15. Која су ефикасност у избору трансформатора?
Многи фактори утичу на величину и карактеристике трансформатора, укључујући:
Шта утиче на величине и оцене трансформатора-извор: ЛТЕЦ
Волтаге
Називни напон трансформатора се односи на максимални напон који може да издржи без оштећења опреме. Тренутно су трансформатори класификовани у различите типове, укључујући високо-напон, средњи-напон и ниски-напон.
Цуррент
Максимална струја коју може да издржи без прегревања или оштећења опреме.
Повер
Максимална снага коју може да издржи без оштећења опреме. Обично се мери у киловолт-амперима (кВА) и мегаволт-амперима (МВА).
Фреквенција
Максимални фреквентни опсег који може да издржи. Генерално, да би одговарали фреквентним опсезима различитих земаља, трансформатори су пројектовани са фреквенцијама од приближно 50 Хз до 60 Хз.
Температура
Максимална температура коју може да издржи без оштећења опреме.
Димензије трансформатора укључују називни напон и излазну снагу. Уобичајене оцене напона укључују следеће:
| кВА | Висина | Прирубница-Прирубница | Дубина |
|
750 |
90 |
50 |
60 |
|
1000 |
90 |
60 |
70 |
|
1500 |
95 |
60 |
75 |
|
2000 |
95 |
65 |
75 |
|
2500 |
95 |
65 |
80 |
|
3000 |
100 |
70 |
90 |
|
3750 |
105 |
70 |
90 |
|
5000 |
105 |
75 |
95 |
|
7500 |
120 |
80 |
110 |
|
10000 |
130 |
80 |
135 |
|
12000 |
130 |
85 |
135 |
|
15000 |
130 |
130 |
155 |
Уобичајена излазна снага трансформатора укључује:
Улазни напон
Улазни напон-извор: подршка
Улазни напон се односи на напон који напаја струја која тече кроз примарни намотај.
Излазни напон
Излазни напон-извор: куизлет
Излазни напон је напон напајања генерисан струјом која тече кроз примарни намотај и испоручује се у секундарни намотај.
Називна снага трансформатора
Називна снага трансформатора се односи на енергију коју троши струја која тече кроз трансформатор одређене величине, облика и броја, као и оптерећење.

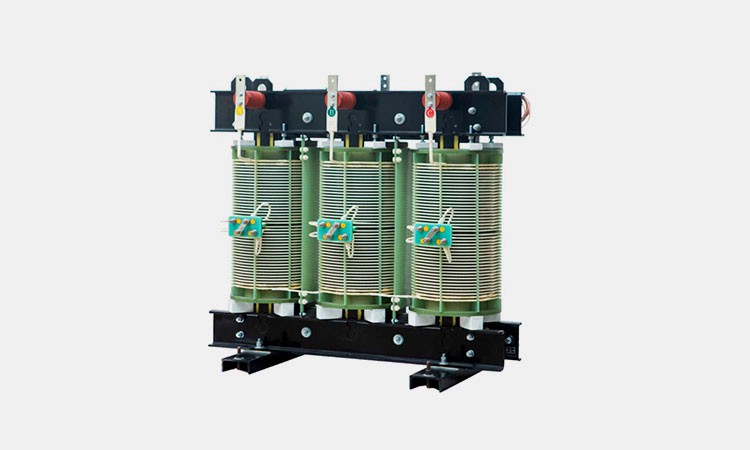

Које су величине трофазног трансформатора-извор: ЛТЕЦ
Трансформерссу углавном класификовани у три-фазне, четворо-фазне и шест-фазне типове. Називна снага трофазног трансформатора се првенствено мери у киловолт-амперима (кВА). Његове специфичне димензије зависе од захтева напона, струје, фреквенције и ефикасности.
Генерално, трансформатори различитих величина имају различите трошкове и погодни су за различите струје. Већи трансформатори обично имају бољу изолацију и веће намотаје, али такође коштају више.
Формуле за израчунавање снаге, ефикасности, импедансе и струје кратког{0}}трофазног трансформатора-укључују:
Прорачун снаге (кВА).
Прорачун снаге (кВА)-извор: електрична технологија
П=√3 × В × И × пф
Где је В напон, И је струја, а пф фактор снаге. Стопа регулације напона=(напон без-напон оптерећења - пуни-напон оптерећења) / пуни-напон оптерећења. Напон без{7}}оптерећења се односи на напон када нема оптерећења са обе стране трансформатора. Напон пуног-напона се односи на напон када је трансформатор потпуно оптерећен.
Ефикасност
Ефикасност=Излазна снага / Улазна снага. При чему се улазна снага односи на снагу коју обезбеђује опрема за производњу или извор енергије. Излазна снага се односи на снагу коју трансформатор испоручује на оптерећење.
Импеданса
Импеданса{0}}извор: елецтроницсцлуб
Импеданса=√(Р² + Кс²), где је Р отпор, а Кс реактанса.
Струја{0} кратког споја
Извор струје-кратког споја-: међудржавни
Исц=√3 × В × 1 / З, где је В напон, а З импеданса.
Стандардне величине трансформатора{0}}извор: линквеллелецтрицс
На тржишту не постоји стандардизована величина трансформатора. Величине трансформатора варирају у зависности од фактора као што су ниво напона, капацитет снаге и примена унутар система. Међутим, уобичајене величине дистрибутивног трансформатора су следеће:
Стамбени:5 кВА, 7,5 кВА, 15 кВА, 20 кВА.
комерцијални:30 кВА, 45 кВА, 75 кВА, 112,5 кВА, 150 кВА, 225 кВА, 300 кВА.
Индустријски:500 кВА, 750 кВА, 1000 кВА, 1500 кВА, 2000 кВА, 2500 кВА, 3000 кВА, 5000 кВА, 10000 кВА.
Капацитет и назив трансформатора треба да се одреде на основу потражње за оптерећењем електроенергетског система, нивоа напона, фактора снаге, ефикасности и капацитета преоптерећења. Међу овим:
Лоад Деманд
Потреба за оптерећењем се односи на снагу потребну за снабдевање електричном енергијом оптерећења. Углавном се израчунава на основу тренутних захтева система и опреме и нивоа радног напона.
Волтаге Левел
Ниво напона{0}}извор: вираелецтрицал
Нивои напона примарног и секундарног намотаја трансформатора морају бити компатибилни са нивоима напона електроенергетског система.

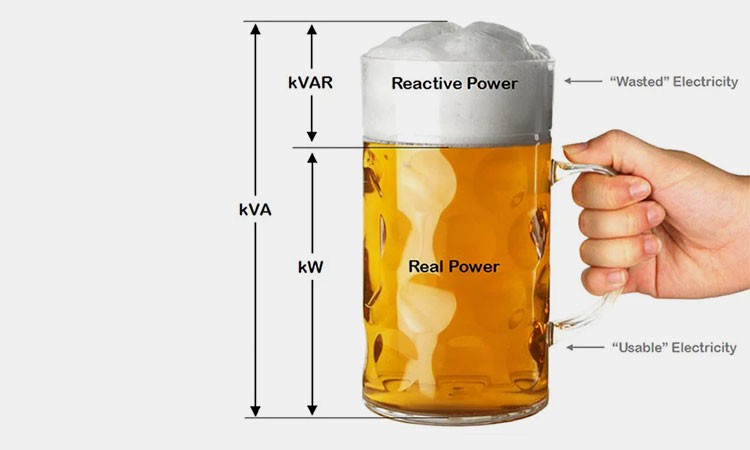

Фактор снаге
Фактор снаге-извор: пацкетповер
Генерално, што је мањи фактор снаге у електроенергетском систему, то је већа тренутна потражња и већи је потребан капацитет трансформатора. Због тога се при одређивању капацитета трансформатора мора узети у обзир ниво фактора снаге.
Ефикасност
Различити купци имају различите захтеве за ефикасност трансформатора. Генерално, што је већи трансформатор, то је већа ефикасност, али и већи трошак.
Капацитет преоптерећења
Капацитет преоптерећења-извор: роника
Приликом пројектовања трансформатора, његов краткорочни{0}}капацитет преоптерећења мора бити прецизно израчунат. Капацитет преоптерећења трансформатора треба да премаши очекивања без оштећења намотаја и изолације.

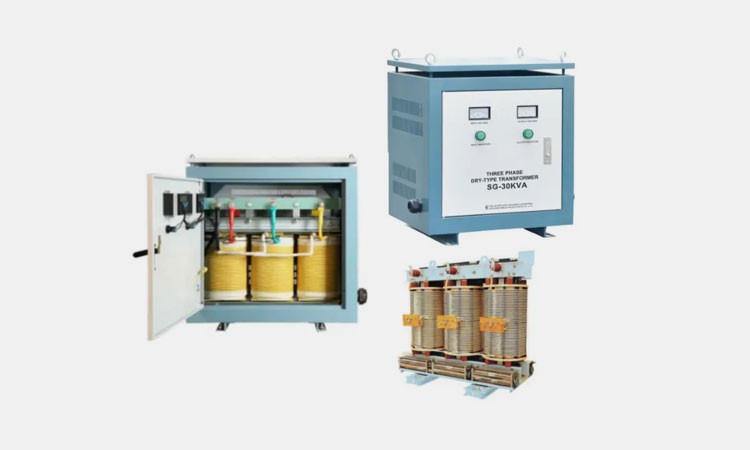

Која величина трансформатора вам треба-извор: мингцхеле
Пре него што изаберете одговарајућу величину трансформатора за ваш систем напајања, морате да одредите потребно оптерећење трансформатора система и ниво напона. Конкретно:
Захтеви за оптерећење
Ово можете израчунати узимајући у обзир називну струју сваког уређаја и сабирајући их. Ово вам даје укупну струју потребну за напајање опреме, узимајући у обзир очекивани радни циклус уређаја.
Разматрање нивоа напона
Одабир одговарајуће величине трансформатора захтева разматрање напона примарног и секундарног намотаја трансформатора, а ови напони морају одговарати напону електроенергетског система.
Да бисте одредили који тип трансформатора да користите, морате узети у обзир следеће:
Излазни напон
Излазни напон-извор: куизлет
Напон опреме, напон система и напон трансформатора морају бити компатибилни.
Називна струја
Максимална струја коју трансформатор може да поднесе у оквиру истог система напајања.
Називна снага
Морате одредити максималну снагу коју трансформатор може поднијети.
Фреквенција

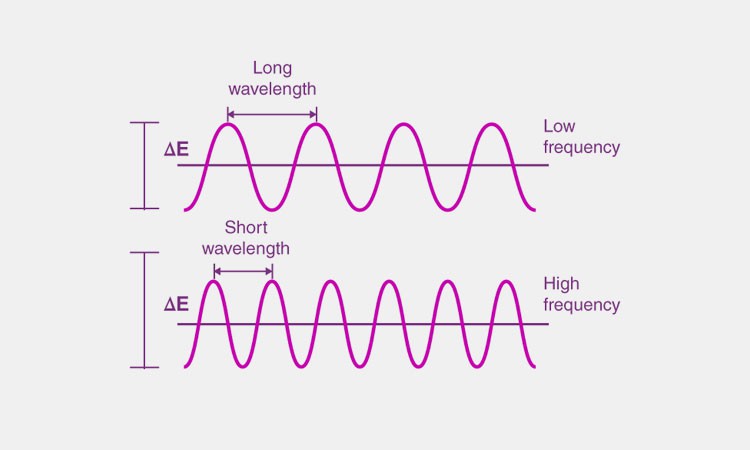

Извор -учесталости: бијус
Генерално, АЦ напајања раде на 50Хз или 60Хз.
Величина и тежина
Величина трансформатора треба да одговара месту инсталације, а његова тежина треба да буде у оквиру ваших очекивања.
Ефикасност
Ефикасност је однос излазне снаге трансформатора и његове улазне снаге. Генерално, што је боље перформансе опреме, то је већа ефикасност.
Цост
Након што размотрите напон, струју, снагу, величину, тежину и ефикасност, морате размотрити да ли је трошак трансформатора у оквиру вашег буџета.
Услови животне средине
Услови животне средине-извор: енгинеерингневс
Трансформатор треба да буде компатибилан са температуром, влажношћу и условима околине у којима ради.
Одабир-трансформатора високог квалитета погодног за ваш систем напајања директно утиче на перформансе и безбедност целокупног система. Добар трансформатор треба да поседује следеће карактеристике:
Стабилност
Стабилност{0}извор: бецкерсмцуса
Добар трансформатор не само да одговара вашем систему напајања, већ такође обезбеђује континуирано и стабилно напајање, спречавајући флуктуације напона и штитећи вашу осетљиву опрему.
Ефикасност
Ефикасност{0}}извор: таисхантрансформер
Висок-квалитетни трансформатор обезбеђује стабилно напајање, а истовремено нуди и високо ефикасно напајање, смањује губитак енергије и смањује трошкове електричне енергије.

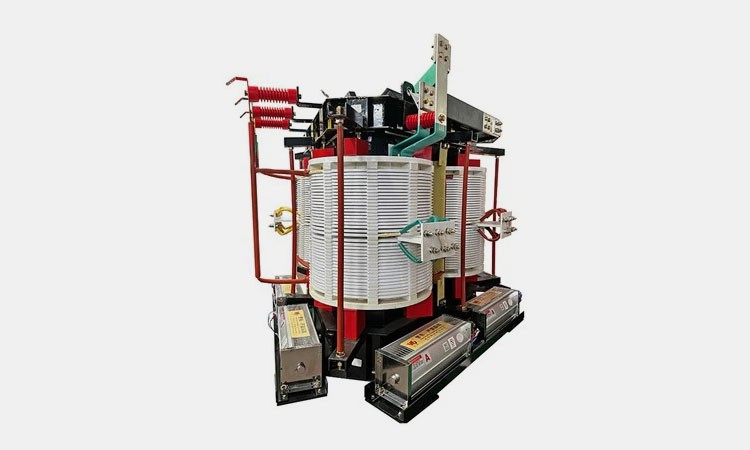

Превенција прегревања
Превенција прегревања{0}}извор: иавеитрансформер
Врхунски трансформатор не само да обезбеђује ефикасну снагу већ и спречава прегревање, смањујући проблеме као што су смањене перформансе изолације, оштећење намотаја и скраћени животни век узроковани прегревањем.
Усклађеност са индустријским стандардима
Висок{0}}квалитетни трансформатор је у складу са релевантним индустријским стандардима као што су ИЕЕЕ и ИЕЦ, пружајући вам најбољи квалитет струје у оквиру одређених граница.
Спречавање електричних пожара и кварова система
Висок{0}}квалитетни трансформатор не само да спречава електричне пожаре и кварове система, већ и континуирано обезбеђује поуздану струју и квалитет електричне енергије у екстремним окружењима и посебним условима рада.
Неправилан избор трансформатора може довести до неколико последица, које се пре свега манифестују на следеће начине:

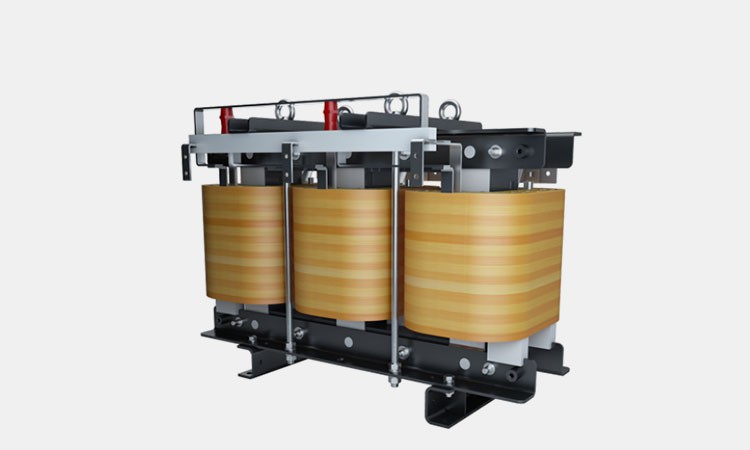

Недовољан капацитет
Недовољан капацитет{0}}извор: демиксповер
Ако изабрани трансформатор није компатибилан са електроенергетским системом, прекорачење његовог номиналног капацитета или рад са великим капацитетом током дужег периода може изазвати прекомерно стварање топлоте, што може довести до квара изолације и оштећења опреме.
Скраћени животни век опреме
Скраћени век трајања опреме-извор: трансформатори снаге
Недовољан капацитет трансформатора може да генерише вишак топлоте, активира заштитне релеје или осигураче, узрокујући гашење опреме и скраћивање њеног животног века.
Повећани трошкови електричне енергије
Повећани трошкови електричне енергије-извор: бреакингбелизеневс
Неодговарајући трансформатори повећавају трошкове куповине, уградње и одржавања опреме и троше електричну енергију, а самим тим повећавају и трошкове електричне енергије.
Мала енергетска ефикасност
Прекорачење називног капацитета и опсега напона трансформатора повећава оптерећење. Ово смањује ефикасност оптерећења трансформатора, повећава губитке без{1}}оптерећења и повећава оперативне трошкове.
Квар опреме или ризик од пожара
Неодговарајући трансформатори могу узроковати превисок или пренизак напон, што доводи до квара трансформатора и повећава ризик од пожара.
Стандардне методе за одређивање одговарајуће величине трансформатора укључују следеће:
Одређивање места уградње трансформатора
Одређивање локације за инсталацију трансформатора-извор: електрична енергија
Услови околине локације трансформатора значајно утичу на његову величину. Услови вентилације, атмосферски притисак, надморска висина, влажност и температура одређују инсталационе димензије и услове трансформатора.

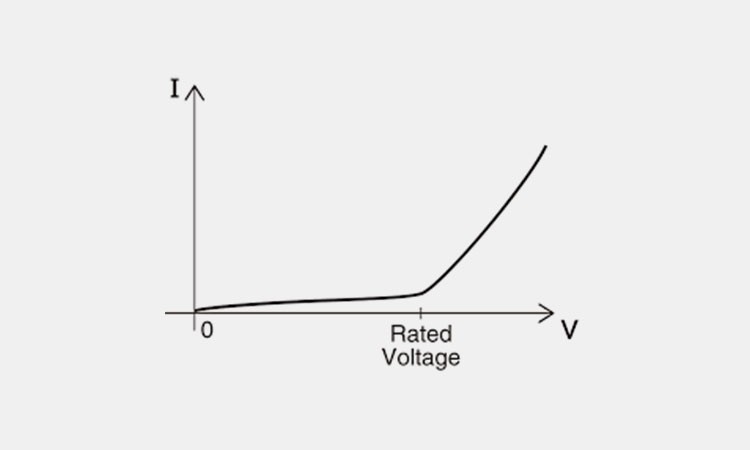

Волтаге Ратинг
Оцена напона-извор: цхеми-цон
Различити називи напона одређују величину трансформатора. Стандардне-категорије високог напона трансформатора{2}} укључују 2400, 4160, 4800, 6900, 7200, 12000, 13200, 13800, 23000 и 34500 волти. Низак{14}}напон обухвата 208, 480, 2400 и 4160 волти.
Прикључци намотаја трансформатора и импеданса
Прикључци намотаја трансформатора и импеданса{0}}извор: тамесон
Начин повезивања намотаја трансформатора и импеданса такође одређују величину трансформатора. Методе повезивања на намотаје углавном укључују трокут-трокут везе и звездице-везе звезда. Импеданса има значајан утицај на пад напона система и струју кратког{4}}споја.
Оптерећење везе
Узимајући у обзир будући раст оптерећења електроенергетског система и надоградње постројења, радно оптерећење система треба контролисати у разумном опсегу од 110% до 130%.
Пре него што одредите капацитет трансформатора, прво морате одредити укупно оптерећење које треба напајати. Ово се обично мери у киловолт-амперима (кВА). Можете израчунати укупно оптерећење које треба испоручити пратећи ове кораке:
Одредите тренутну потражњу за оптерећењем
Одредите тренутну потражњу за оптерећењем{0}}извор: енергединамика
Израчунавањем укупне потрошње енергије свих оптерећења повезаних на трансформатор, укључујући опрему, машине, осветљење, итд., можете добити максимално укупно оптерећење.
Узмите у обзир вршно оптерећење и фактор разноликости
Узмите у обзир вршно оптерећење и фактор разноликости-од извора: елецтрицал4у
Иако неки уређаји повезани на трансформатор можда неће радити непрекидно, када сви раде истовремено, потрошња енергије ће достићи свој врхунац, формирајући максимално електрично оптерећење. Стога, морате узети у обзир вршно оптерећење и фактор разноликости.
Захтеви за напон и компатибилност
Сва оптерећења повезана на трансформатор и називни напон трансформатора морају бити усклађени. Називни напон трансформатора обухвата примарни напон и секундарни напон, односно улазни и излазни напон.
Узмите у обзир пад напона и границе прихватања
Узмите у обзир пад напона и границе прихватања-извор: нетаворлдјоурнал
Да бисте израчунали називни напон трансформатора, морате узети у обзир неколико фактора, укључујући пад напона система и границе прихватања. Падови напона узроковани струјом која тече кроз каблове и друге компоненте могу довести до погоршања перформанси опреме или оштећења. Због тога морате да држите границе прихватања унутар 5%.
Сигурносне маргине обезбеђују бафере капацитета за трансформаторе. Они подносе вршне захтеве система и штите опрему од оштећења. Њихове главне функције су:

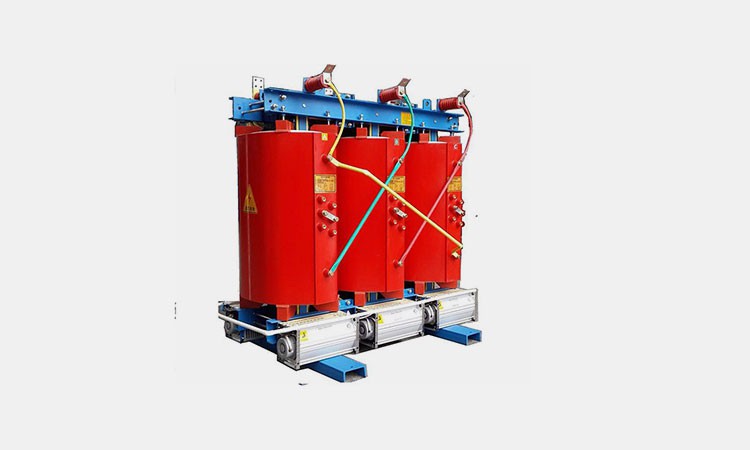

Одличан капацитет преоптерећења и отпорност на грешке
Одличан капацитет преоптерећења и отпорност на грешке-извор: конзола
Током пројектовања, безбедносне маргине су уграђене да би се побољшала способност трансформатора да издржи краткорочна{0}}преоптерећења која превазилазе његов називни капацитет. Овај дизајн спречава трајна преоптерећења која могу довести до прегревања и скраћеног животног века. Такође помаже трансформатору да ради стабилно у нормалним напонским врховима и границама.
Повећана снага и цена трансформатора кВА
Повећање сигурносних маргина трансформатора ће истовремено повећати кВА назив и цену трансформатора. Ова инвестиција је исплатива да се носи са неочекиваним порастом потражње или вршним оптерећењем.
ИЕЕЕ и ИЕЦ препоручују сигурносне маргине
ИЕЕЕ и ИЕЦ препоручене безбедносне маргине-извор: кки
Индустријски стандарди ИЕЕЕ и ИЕЦ препоручују сигурносну маргину резервног капацитета од 25%. Овај дизајн обезбеђује сигурност опреме и оперативну флексибилност.
Да бисте узели у обзир очекивани будући раст производних линија или опреме, ваш избор трансформатора треба да узме у обзир следеће факторе, укључујући:

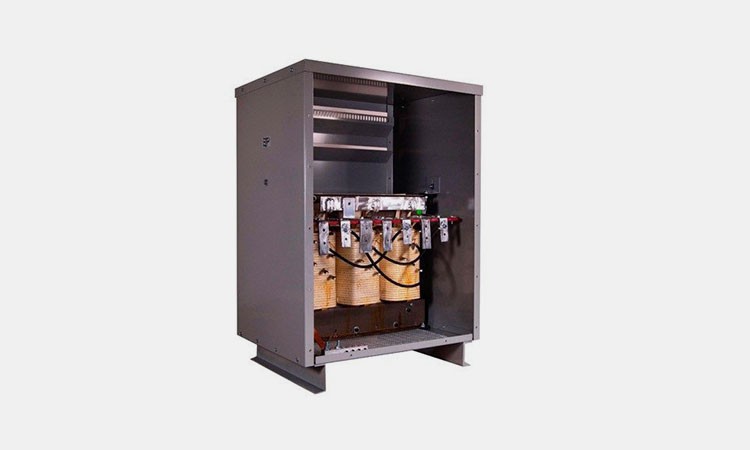

Шта планирате за будућу експанзију-извор: еатон
Скалабилност
Да бисте избегли потребу за накнадном куповином или надоградњом типова трансформатора и капацитета због додавања производних линија или опреме, можете се припремити унапред одабиром трансформатора са одговарајућим додатним капацитетом како бисте задовољили будуће потребе проширења.
Избегавајте превелики капацитет
Одабир трансформатора са капацитетима који далеко превазилазе тренутни капацитет система такође ће довести до неефикасности. Када капацитет трансформатора далеко премаши капацитет система, то ће проузроковати повећане губитке{1}}без оптерећења, губитак енергије и непотребне трошкове. Због тога морате планирати капацитет према потражњи.
Побољшање радне ефикасности трансформатора смањује оперативне трошкове опреме и избегава расипање. Да бисте побољшали радну ефикасност, прво можете разумети врсте губитака трансформатора. То укључује:
Цоре Лосс
Основни губитак-извор: ресеарцхгате
Губитак језгра је познат и као губитак{0}}без оптерећења. Губици настају све док се примењује струја, чак и без прикљученог оптерећења; ово је неизбежно.
Губитак бакра
Цоппер Лосс-извор: елецтрицалблоггинг
Ово је губитак оптерећења. Губици се јављају само када је трансформатор прикључен на оптерећење и повећавају се са струјом оптерећења. Као и губитак језгра, повећава оперативне трошкове и смањује оперативну ефикасност.
Да бисте смањили утицај губитака на опрему, требало би да:
Тежите равнотежи између ефикасности и буџетских ограничења
Иако је почетна инвестиција у трансформатор високе{0}}е ефикасности већа, ефикасан и стабилан рад током времена ће надокнадити губитке у трансформатору, чиме ћете уштедети трошкове.
Не постоји јединствен стандард за избор трансформатора. Захтева пажљиво разматрање ваших потреба, тренутног оптерећења система, вршне потражње, компатибилности напона, сигурносне маргине, ефикасности и будућих развојних планова. Међутим, комбиновањем информација у овом чланку са саветима нашег стручног тима, можете направити најинформиранији избор. Контактирајте нас одмах!
